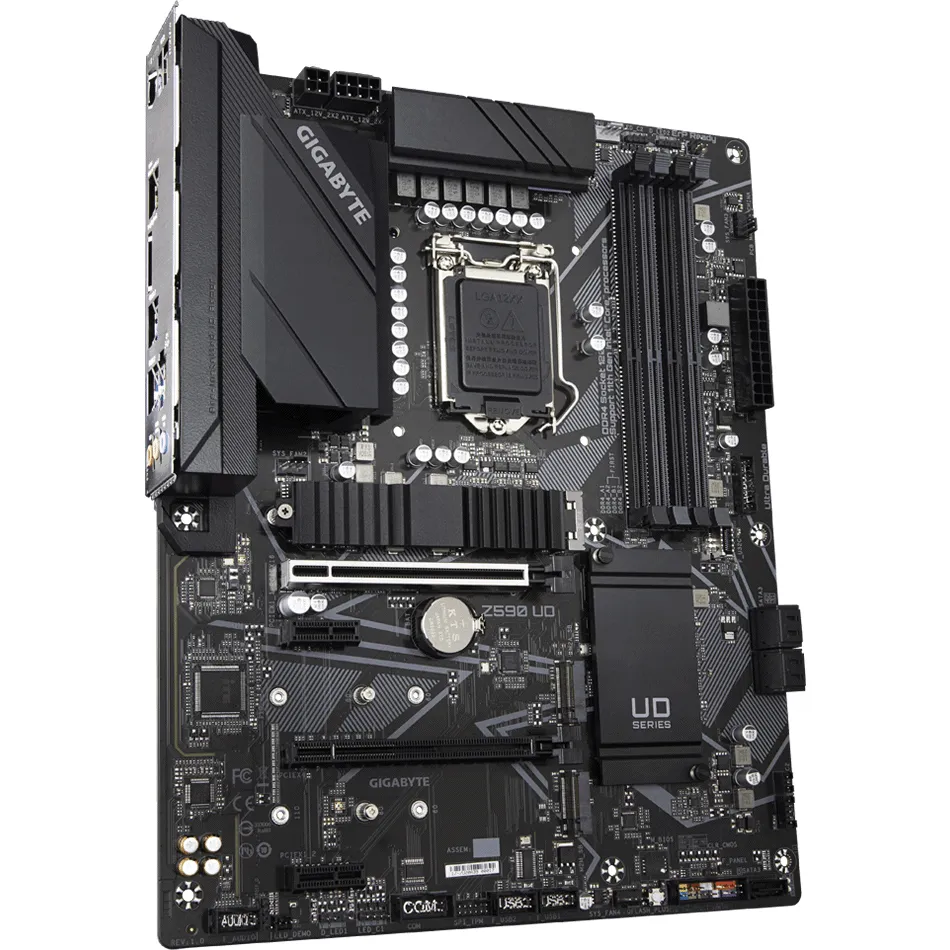

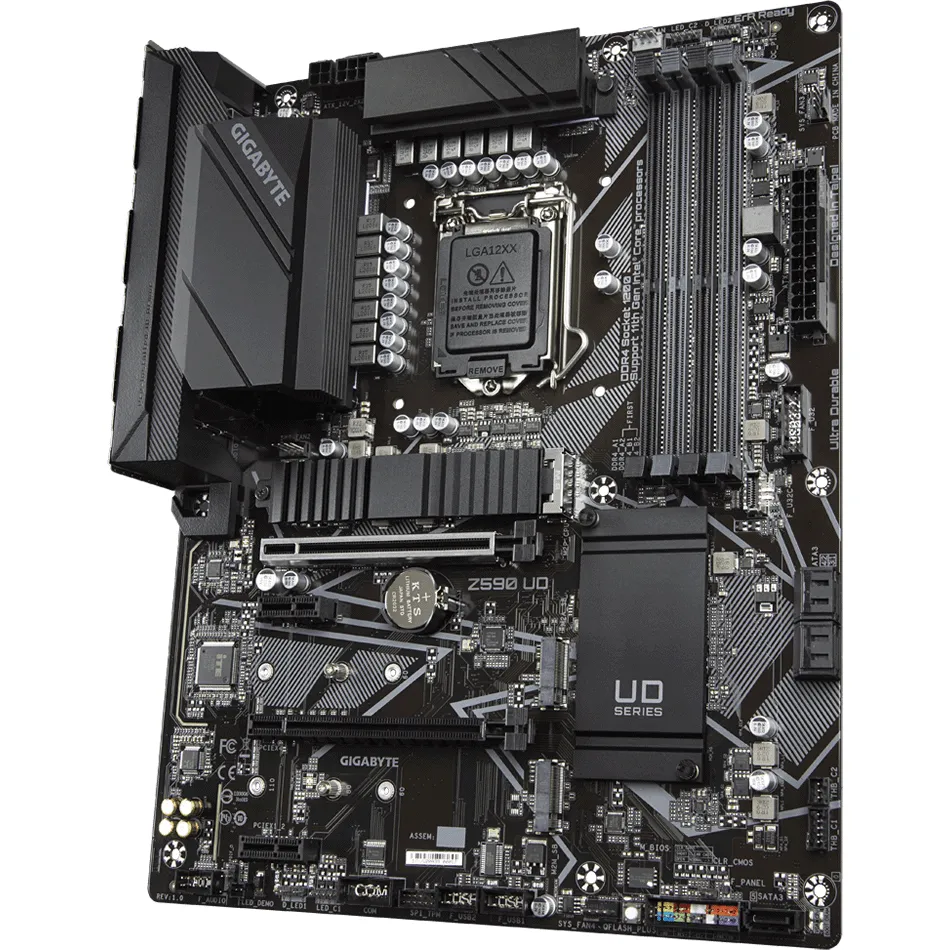

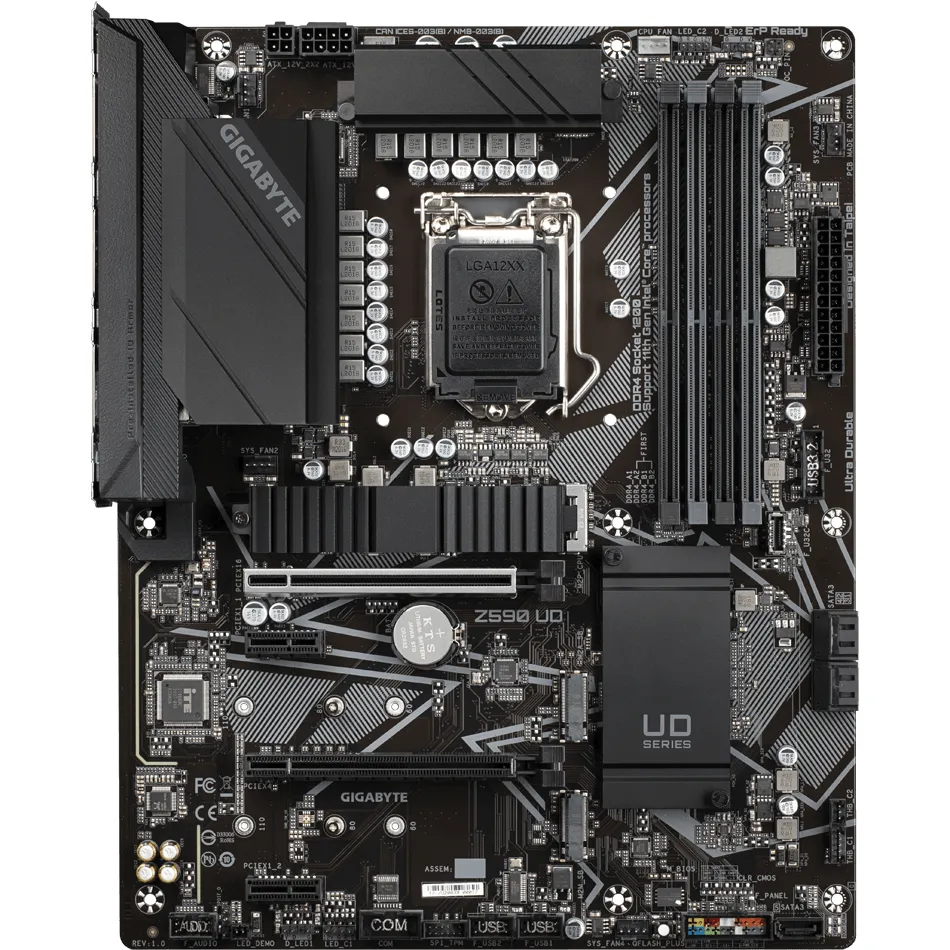

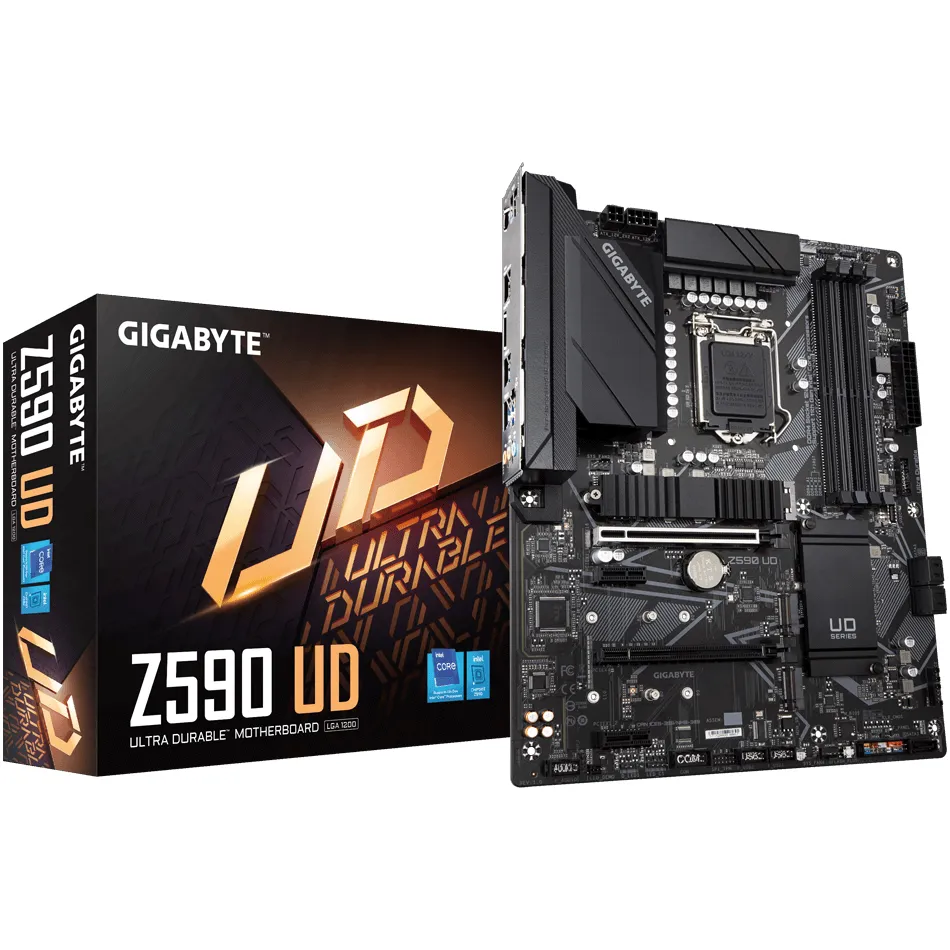

GIGABYTE Z590 UD, Tarjeta Madre Intel® Z590 Express, 4*DDR4, Audio 7.1CH, 2.5GbE LAN, PCI Express, M.2, SATA, RAID, USB 3.2, DisplayPort, ATX.

Placa madre Intel ® Z590 Ultra Durable con Direct 12+1 Phases Digital VRM y DrMOS, Full PCIe 4.0* Design, Extended Thermal Design con Integrated IO Armor, PCIe 4.0 M.2 con Thermal Guard, 2.5GbE Gaming LAN, USB TYPE-C ® , RGB FUSIÓN 2.0, Q-Flash Plus

Características

Admite procesadores Intel® Core™ Series de 11.ª y 10.ª generación

DDR4 sin búfer sin ECC de dos canales, 4 DIMM

Solución VRM digital directa de 12+1 fases con 50A DrMOS

Enrutamiento de memoria blindado para un mejor overclocking de memoria

Disipador de calor VRM agrandado con ranuras de flujo de aire para aumentar el contacto con la superficie

LAN rápida de 2,5 GbE con gestión de ancho de banda

Triple ultrarrápido NVMe PCIe 4.0*/3.0 x4 M.2 con protección térmica

USB 3.2 Gen2 y USB Type-C® frontal para conexiones rápidas y versátiles

IO Shield preinstalado para una instalación fácil y rápida

RGB FUSION 2.0 con diseño de espectáculo de luces LED direccionable multizona, compatible con tiras de LED RGB y LED direccionables

Smart Fan 6 cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP

Q-Flash Plus Actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

Especificaciones

CPU

Paquete LGA1200:
Procesadores Intel ® Core™ i9 de 11.ª generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5
Procesadores Intel ® Core™ i9 de décima generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5 / Procesadores Intel ® Core™ i3 / Procesadores Intel ® Pentium ® / Procesadores Intel ® Celeron ® *
* Limitado a procesadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la "Lista de soporte de CPU" para obtener más información).

conjunto de chips

Conjunto de chips Intel® Z590 Express

Memoria

Procesadores Intel ® Core™ i9/i7/i5 de 11.ª generación:
Compatibilidad con DDR4 5333(OC) / DDR4 5133(OC) / DDR4 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600( OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666( OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
Procesadores Intel ® Core™ i9/i7 de 10.ª generación :
Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Procesadores Intel ® Core™ i5/i3/Pentium ® /Celeron ® de 10.ª generación :
Compatibilidad con módulos de memoria DDR4 2666/2400/2133 MHz
4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria admitidos).

Gráficos a bordo

Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).

Audio

CÓDEC de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.
Compatibilidad con salida S/PDIF

LAN

Chip LAN Realtek® de 2,5 GbE (2,5 Gbit/1 Gbit/100 Mbit)

Ranuras de expansión

1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0). (Nota)
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
2 ranuras PCI Express x1
(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
(Nota) Compatible solo con procesadores de 11.ª generación.

Tecnología multigráfica

Compatibilidad con las tecnologías AMD Quad-GPU CrossFire™ y 2-Way AMD CrossFire™

Interfaz de almacenamiento

CPU:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 compatible con PCIe 4.0 x4 SSD) (M2P_CPU) (Nota)
Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 SATA y compatible con SSD PCIe 3.0 x4/x2) (M2A_SB)
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 compatible con PCIe 3.0 x4/x2 SSD) (M2M_SB)
5 conectores SATA de 6 Gb/s

Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte "1-7 Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.

Intel ® Optane™ Memory Ready

(Nota) Compatible solo con procesadores de 11.ª generación.

USB

Conjunto de chips:
2 puertos USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
1 x puerto USB Type-C ® compatible con USB 3.2 Gen 1, disponible a través del cabezal USB interno
Conjunto de chips + 2 concentradores USB 2.0:
6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)

Conectores de E/S internos

1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 conector de alimentación ATX de 12 V de 4 pines
1 cabezal de ventilador de CPU.
4 cabezales de ventilador del sistema
2 cabezales de tira de LED direccionables
2 encabezados de tira de LED RGB
1 botón Q-Flash Plus
5 conectores SATA 6Gb/s
3 conectores M.2 Socket 3
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 cabezal de salida S/PDIF
1 cabezal USB 3.2 Gen 1
1 cabezal USB Type- C® , compatible con USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
2 conectores de tarjeta adicionales Thunderbolt™
1 encabezado de puerto serie
1 puente CMOS transparente
*Todos los cabezales de ventiladores son compatibles con AIO_Pump, Pump y ventiladores de alto rendimiento con la capacidad de entregar hasta 2A/12V a 24W.

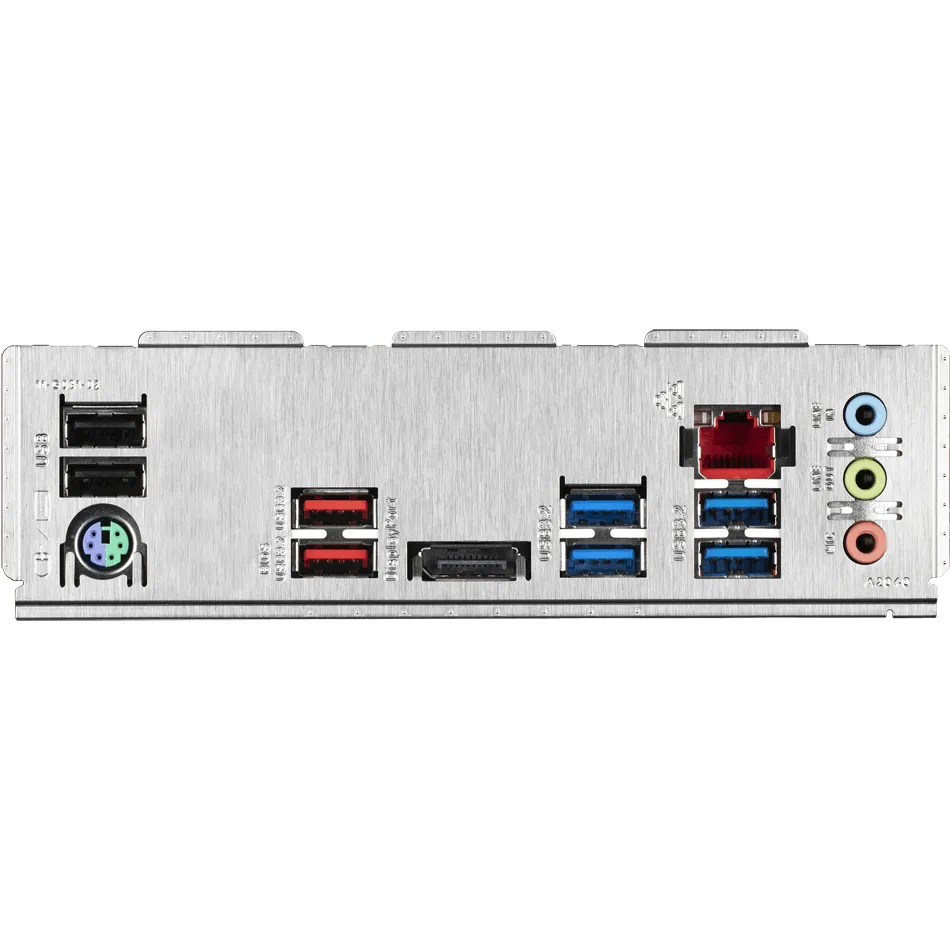

Conectores del panel posterior

1 puerto para teclado/ratón PS/2
1 puerto de visualización
2 puertos USB 3.2 Gen 2 tipo A (rojo)
4 puertos USB 3.2 Gen 1
2 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio

Controlador de E/S

Chip controlador de E/S iTE®

Monitoreo de H/W

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características unicas

Compatibilidad con APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
Visor de información del sistema
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para instalación Xpress

Software incluido

Norton® Internet Security (versión OEM )
Realtek® 8125 Gaming LAN Utilidad de control de ancho de banda

Sistema operativo

Compatibilidad con Windows 10 de 64 bits

Factor de forma

factor de forma ATX; 30,5 cm x 24,4 cm

* Todos los materiales proporcionados en este documento son solo para referencia. GIGABYTE se reserva el derecho de modificar o revisar el contenido en cualquier momento sin previo aviso.
* El rendimiento anunciado se basa en los valores de interfaz teóricos máximos de los respectivos proveedores de chipset o de la organización que definió la especificación de la interfaz. El desempeño real puede variar según la configuración del sistema.
* Todas las marcas comerciales y logotipos son propiedad de sus respectivos propietarios.
* Debido a la arquitectura de PC estándar, se reserva una cierta cantidad de memoria para el uso del sistema y, por lo tanto, el tamaño real de la memoria es menor que la cantidad indicada.
