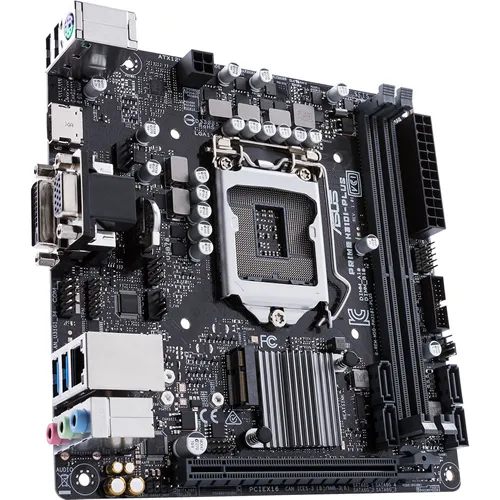

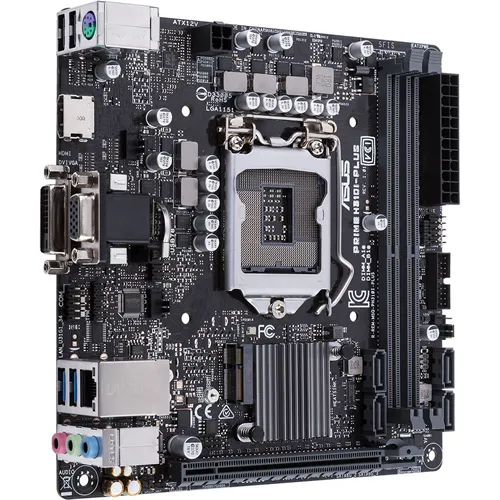

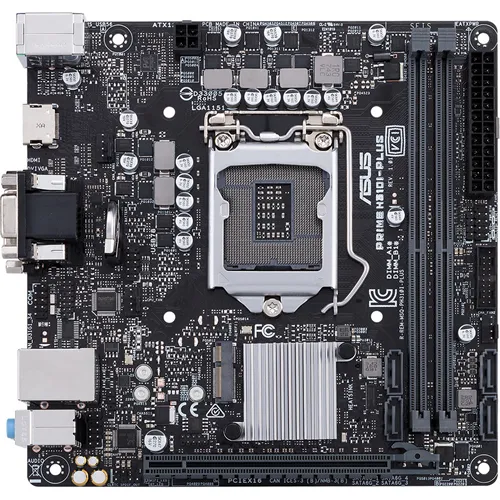

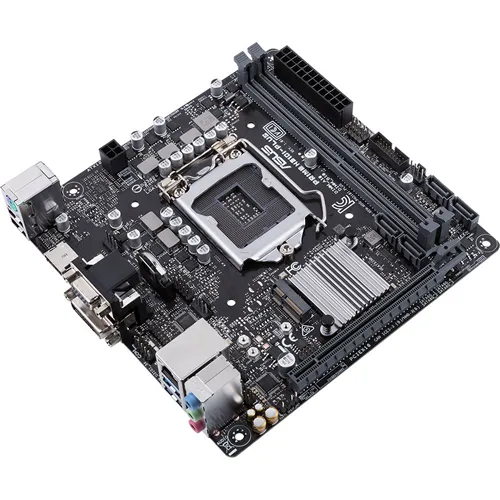

ASUS PRIME H310I-PLUS/CSM, Intel® H310, 2*DDR4, PCIe 3.0, M.2, SATA, Gigabit LAN, Audio 7.1CH, USB 3.1, DVI-D, D-Sub, HDMI, Mini ITX.

Tarjeta Madre Intel LGA-1151 mATX con DDR4 2666MHz, soporta M.2 M key & M.2 E key, HDMI, SATA 6Gbps y USB 3.1 Gen1

Especificaciones

CPU

Intel® Socket 1151 para 8 º Generación Core ™ i7 / Core ™ i5 / Core ™ i3 / Pentium® / Celeron® procesadores
Soporta Intel® 14 nm CPU
Soporta Intel® Turbo Boost Technology 2.0
* La tecnología Intel® Turbo Boost 2.0 apoyo depende los tipos de CPU.
* Consulte en www.asus.com la lista de compatibilidad de la CPU

Chipset

Intel® H310

Memoria

• 2 x DIMM, máx. 32 GB, DDR4 2666/2400/2133 MHz No ECC, memoria sin memoria intermedia

  Arquitectura de memoria de doble canal

  Admite Intel® Extreme Memory Profile (XMP)
  * Consulte en www.asus.com la memoria QVL (listas de proveedores calificados).
  * La frecuencia de memoria máxima admitida varía según el procesador
  ** DDR4 2666MHz y los módulos de memoria superiores funcionarán al máximo. 2666MHz en procesadores Intel® 8th Gen. 6-core o superiores.

Gráfica

• Procesador gráficos integrado: soporte Intel® HD Graphics

• Soporta salida Multi-VGA: puertos HDMI / DVI-D / D-Sub
  - Admite HDMI 1.4b con máx. resolución 4096 x 2160 @ 24 Hz / 25600 x 1600 a 60 Hz
  - Admite DVI-D con máx. resolución 1920 x 1200 @ 60 Hz
  - Admite D-sub con máx. resolución 1920 x 1200 @ 60 Hz

• Memoria compartida máxima de 1024 MB (para iGPU exclusivamente)

• Admite Intel® InTru ™ 3D, video Quick Sync, tecnología Clear Video HD, Insider™

Puertos de Expansión

• 1 x PCIe 3.0 / 2.0 x16 (modo x16)

Almacenamiento

• Chipset Intel® H310:
  1 x M.2 Socket 3, con la tecla M, soporte para dispositivos de almacenamiento tipo 2260/2280 (ambos modos SATA y PCIE) * 1
  4 puertos SATA 6Gb / s, gris

LAN

• Realtek® RTL8111H, 1 x LAN Gigabit

Audio

• CODEC de audio de alta definición Realtek® ALC887 de 8 canales
  - Admite: detección de jack, panel frontal Jack-retasking
  Característica de audio:
  - Blindaje de audio: Asegura la precisión de la separación analógica / digital y la interferencia multilaterales en gran medida
  - Capas de PCB de audio dedicadas: capas separadas para los canales izquierdo y derecho para proteger la calidad de las señales de audio sensibles
  - Condensadores de audio japoneses premium: proporcionan un sonido cálido, natural e inmersivo con una claridad y fidelidad excepcionales
  * Elija el chasis con módulo de audio HD en el panel frontal para admitir la salida de audio de 8 canales.

Puertos USB

• Chipset Intel® H310:
  4 puertos USB 3.1 Gen 1 hasta 5 Gbps (2 en el panel posterior, azul, tipo A, 2 en el tablero medio)

• Chipset Intel® H310:
  4 puertos USB 2.0 / 1.1 (s) ) (2 en el panel posterior, 2 en el tablero medio)

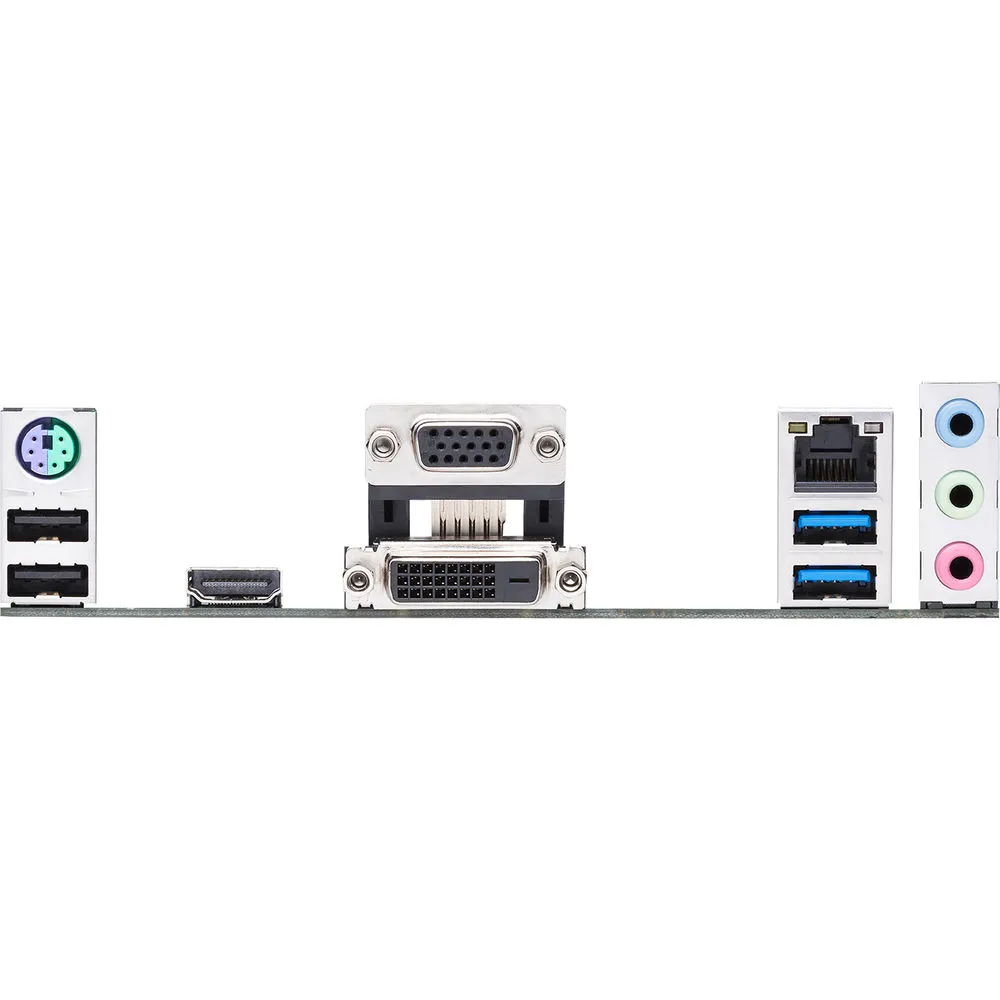

Puertos posteriores I/O

• 1 x puerto (s) combo de teclado / mouse PS / 2
  1 x DVI-D
  1 x D-Sub
  1 x HDMI
  1 x puerto (s) LAN (RJ45)
  2 x USB 3.1 Gen 1 (azul) Tipo A, arriba a 5Gbps
  2 x USB 2.0
  3 x conector (es) de audio

E / S interna

• 1 x USB 3.1 Gen 1(up to 5Gbps) connector(es) soporta(n) adicionalmente 2 USB 3.1 Gen 1 puerto(s) (19-pin)
  1 x USB 2.0 conector(es) soporta(n) adicionalmente 2 USB 2.0 puerto(s)
  1 x M.2 Socket 1 con E Key, tipo 2230 WiFi/BT devices support or PCIe/USB mode
  1 x M.2 Socket 3 con M Key, tipo 2242/2260/2280 storage devices soporta (ambos modo SATA & x2 PCIE)
  1 x COM port(s) conector(es)
  4 x SATA 6Gb/s conector(es)
  1 x CPU Fan conector(s) (1 x 4 -pin)
  2 x Chassis Fan conector(s) (2 x 4 -pin)
  1 x S/PDIF out header(s)
  1 x 24-pin EATX Power conector(es)
  1 x 4-pin ATX 12V Power conector(es)
  1 x Front panel audio conector(es) (AAFP)
  1 x Chassis Intrusion conector(es)
  1 x Clear CMOS jumper(s)
  1 x 14-1 pin TPM conector
  1 x System panel conector
  1 x Speaker conector

Accesorios

• Manual del usuario
  I / O Shield
  2 x SATA 6Gb / s cable (s)
  2 x M.2 Screw Package
  1 x DVD de soporte

BIOS

• ROM Flash de 128 Mb, UEFI AMI BIOS, PnP, BIOS SM 3.1, ACPI 6.1, BIOS multilingüe, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 Mis favoritos, último registro modificado, F12 PrintScreen y ASUS DRAM Información de memoria de SPD (Detección de presencia en serie)

Manejo

• WOL por PME, PXE

Sistema operativo

• Windows® 10 de 64 bits

Factor de forma

• Factor de forma mini ITX 6,7 pulgadas x 6,7 pulgadas (17 cm x 17 cm)

Nota
* 1 Cuando se instala un dispositivo en modo SATA en el socket M.2, no se puede usar el puerto SATA_2.
Debido a la limitación del Chipset, cuando un dispositivo M.2 está instalado en modo PCIe, el zócalo está configurado
en PCIe 2.0.
